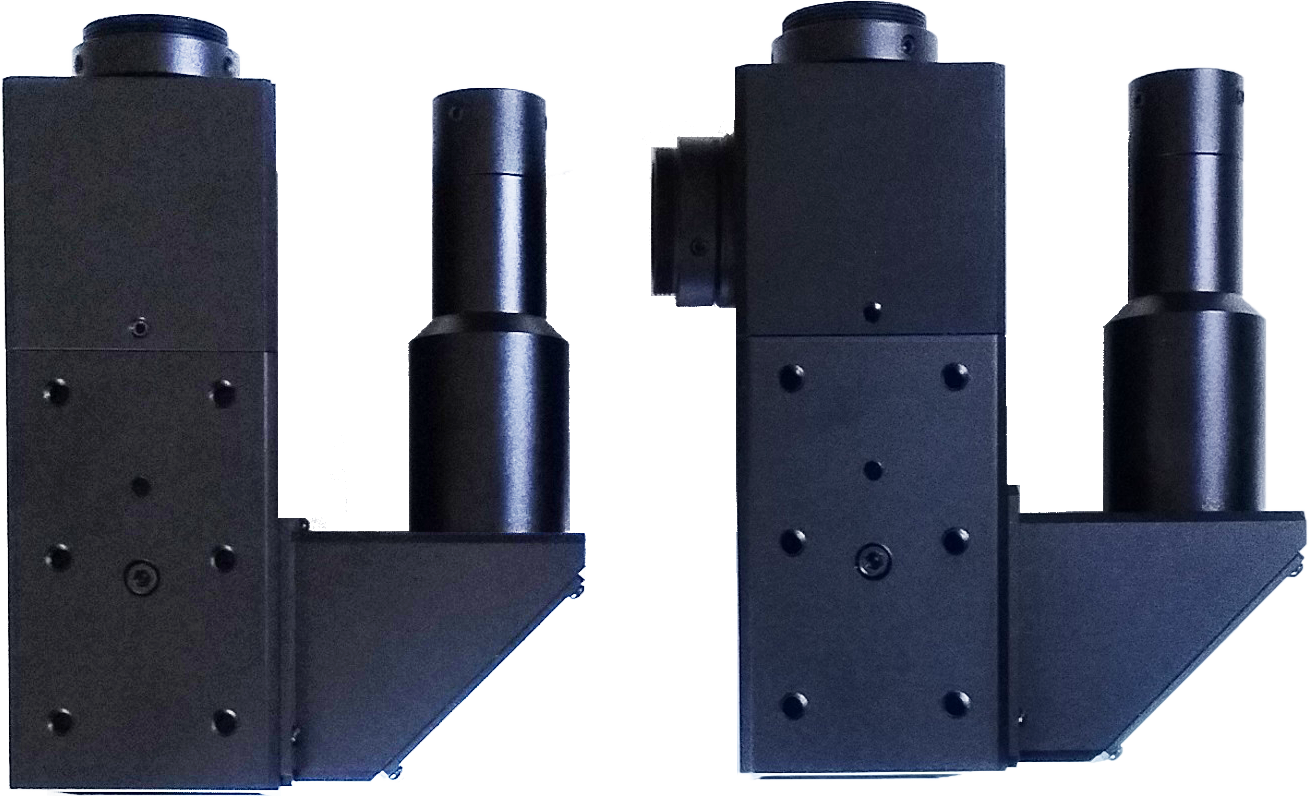

顯微成像照明單元
大入瞳、衍射極限MTF的管鏡
產品特點：
100mm/200mm焦距
大入瞳、衍射極限MTF的管鏡
大出瞳直徑的同軸遠心照明
結構緊湊、剛性好
雙相機應用
可按要求定制
規格參數
| 型號 | 管鏡焦距 | 放大倍率 | 像面尺寸 | 相機接口 | 使用波長 | 主體重量 | 與物鏡接口距離(注1) | 規格書 |
|---|---|---|---|---|---|---|---|---|
| VMU-100-16D | 100mm | 0.5X | ?16mm | 雙C-Mount(雙相機) | 430nm~670nm | 809g | 37.9mm | 點此下截 |
| VMU-100-16S | 100mm | 0.5X | ?16mm | 單C-Mount | 430nm~670nm | 779g | 37.9mm | 點此下截 |
| VMU-200-33S | 200mm | 1.0X | ?33mm | F-Mount / M58 | 430nm~670nm | TBC | 37.9mm | 點此下截 |
| VMU-200E-33D | 200mm | 1.0X | ?33mm | 雙M58(雙相機) | 430nm~670nm | TBC | 37.9mm | 點此下截 |
注1：從VMU / WMU下機械端面到物鏡出瞳位置。
VMU/WMU顯微成像照明單元，可根據不同應用需求如焦距、激光光源、雙相機、雙倍率及使用波長如紫外、可見、近紅外等，按客戶需求定制。
